Актуатор турбины: конструкция, принцип работы и основные поломки

Актуатор управляет давлением наддува в турбокомпрессоре – именно он решает, сколько энергии отработавших газов направить на раскрутку турбины, а сколько пустить в обход. Когда этот механизм работает корректно, двигатель уверенно тянет на любых оборотах. Когда выходит из строя – мощность падает, расход топлива растет, а диагностический сканер фиксирует ошибки по наддуву.

Для чего нужен актуатор на турбине

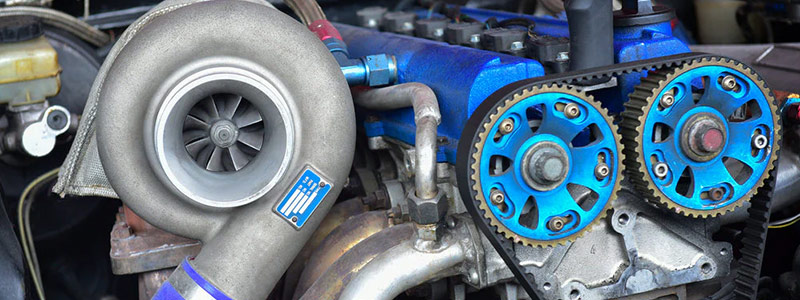

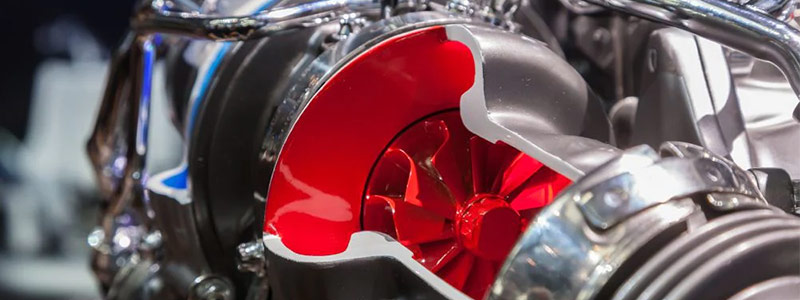

Турбокомпрессор работает за счет давления выхлопных газов: они раскручивают крыльчатку, та – нагнетает воздух в двигатель. Но бесконтрольный рост давления разрушителен для мотора, поэтому в систему встроен управляемый перепускной клапан (wastegate). Актуатор – это исполнительный механизм, который этим клапаном управляет.

Когда давление наддува достигает заданного порога, актуатор турбины открывает вестгейт, и часть выхлопных газов уходит в обход турбины. Так поддерживается стабильное давление, а двигатель защищается от перегрузки.

Устройство и типы актуаторов

Существует два принципиально разных типа актуаторов.

Механический (вакуумный) актуатор

Классическое решение, которое применяется с момента появления турбомоторов. Внутри корпуса находится мембрана, удерживаемая пружиной. Когда давление наддува или вакуум от двигателя достигают нужного значения, мембрана смещается и тянет шток, который механически воздействует на рычаг вестгейта. Настройка такого устройства сводится к изменению натяжения штока – это и есть регулировка актуатора турбины.

Электронный актуатор (e-actuator)

Управляется напрямую блоком ЭБУ. Внутри – электродвигатель с редуктором и датчик положения. ЭБУ задает точное положение клапана в реальном времени, ориентируясь на обороты двигателя, нагрузку и данные с датчиков. Такой тип актуатора используется в турбинах с изменяемой геометрией (VGT/VNT) и требует калибровки после снятия или замены.

Основные неисправности и их признаки

Проблемы с актуатором обычно проявляются одинаково вне зависимости от типа:

• потеря тяги при разгоне, особенно в среднем диапазоне оборотов;
• нестабильная работа двигателя на высоких оборотах;
• повышенный расход топлива;
• появление кодов неисправностей, связанных с давлением наддува.

Популярные коды ошибок: P0299 – низкое давление наддува, P0234 – высокое давление наддува, P2563 – несоответствие положения актуатора турбины, P3348 – неисправность в электроцепи блока управления турбиной.

Конкретные причины различаются по типу актуатора. В механических чаще всего изнашивается или рвется мембрана – давление уходит в атмосферу, шток перестает двигаться, клапан не открывается в нужный момент. Также со временем может снижаться жесткость пружины, что приводит к изменению настроек и падению давления наддува.

В электронных причиной может быть износ редуктора, отказ датчика положения или программный сбой. Часто встречаются заедания штока из-за загрязнений или коррозии, а также проблемы с проводкой. Ошибка актуатора турбины в этом случае фиксируется сканером и указывает на конкретный узел.

Как проверить актуатор турбины

Для механического актуатора проверка делается просто: к штуцеру подсоединяется ручной вакуумный насос или источник давления. Шток должен плавно перемещаться при нарастании давления и возвращаться при его сбросе. Если мембрана держит давление и шток двигается без заеданий – актуатор исправен. Если давление не удерживается или шток закусывает – диагноз очевиден.

В домашних условиях исправность вакуумного актуатора можно проверить и без насоса: нужно отсоединить вакуумную трубку, попытаться вручную сдвинуть шток и, заткнув пальцем штуцер, отпустить его. Если шток остается втянутым – мембрана держит вакуум и устройство исправно. Если он сразу возвращается обратно – мембрана порвана.

Механические актуаторы, как правило, неремонтопригодны из-за неразборной конструкции (завальцованы), тогда как электронные часто можно разобрать и отремонтировать

Проверка работоспособности актуатора турбины электронного типа проводится иначе: сканером считываются коды, затем через диагностическое ПО проверяется диапазон позиционирования и обратная связь от датчика. В ряде случаев актуатор снимают и тестируют на стенде. После ремонта или замены обязательно проводится адаптация (калибровка) с помощью профессионального сканера – без нее ЭБУ не сможет корректно управлять турбиной. Некоторые современные актуаторы калибруются автоматически при каждом включении зажигания, определяя крайние положения.

Общий алгоритм проверки электронного актуатора

Электронный актуатор сложнее проверить самостоятельно, но базовую диагностику можно провести можно:

Шаг 1 – Диагностический сканер

Считайте коды неисправностей, затем перейдите в режим просмотра параметров в реальном времени и найдите показатели положения актуатора – обычно они обозначаются как desired position (заданное) и actual position (фактическое). При резком нажатии на газ заданное значение должно меняться, а фактическое – плавно следовать за ним. Если фактическое положение стабильно расходится с заданным или не реагирует на изменение нагрузки – актуатор не отрабатывает команды ЭБУ.

Шаг 2 – Визуальный осмотр и мультиметр

Осмотрите разъем и проводку: окисленные контакты или поврежденная изоляция могут имитировать неисправность самого механизма. Замерьте напряжение питания на контактах при включенном зажигании – если питание не приходит, проблема в цепи. Учтите, что многие современные актуаторы используют датчики Холла с цифровым сигналом: их корректно проверить только сканером или осциллографом, мультиметр здесь не даст полной картины.

Шаг 3 – Механика привода

Прежде чем делать выводы об актуаторе, проверьте рычаг на самой турбине. Он должен двигаться плавно, без заеданий и люфта по всему ходу. Если рычаг закусывает или не ходит – проблема в механизме турбины, и замена актуатора в этом случае ничего не изменит.

Когда пора обращаться к специалистам

Самостоятельная диагностика помогает оценить состояние актуатора, но у нее есть границы. Вот конкретные признаки того, что без профессионального вмешательства не обойтись:

• Ошибки не сбрасываются. После стирания (очистки памяти ЭБУ) ошибки наддува появляются снова.
• Несоответствие положений. Фактическое положение актуатора стабильно расходится с заданным в режиме реального времени.
• Механические проблемы. Рычаг на турбине движется туго, с заеданиями или люфтом – это говорит о проблемах внутри турбокомпрессора.
• Неудачная адаптация. Вы пробовали провести калибровку через сканер, но процедура прерывается ошибкой или не завершается.

В этих случаях нужна диагностика на специализированном стенде. Она позволяет точно определить, что именно вышло из строя: редуктор актуатора, датчик положения, механизм геометрии турбины или проводка. После ремонта актуатор калибруется, чтобы восстановить корректное взаимодействие с ЭБУ. Если вы находитесь в Екатеринбурге и столкнулись с одним из описанных симптомов – записаться на осмотр или задать вопрос до приезда можно по телефону или через форму обратной связи.
